O RAID 50 combina dois grupos ou mais de RAID 5 e distribui os dados entre eles. Essa arquitetura procura equilibrar capacidade, desempenho e continuidade diante de determinadas falhas de disco, mas exige mais unidades e planejamento do que um conjunto RAID simples.
Também conhecido como RAID 5+0, ele utiliza paridade dentro de cada grupo e striping entre os grupos. Por isso, sua tolerância depende de onde as falhas acontecem, e não apenas da quantidade total de discos que deixaram de funcionar.
Importante: RAID 50 aumenta a disponibilidade do armazenamento, mas não substitui uma cópia independente. Exclusão acidental, corrupção, ransomware, falha do equipamento e perda física continuam exigindo backup.
O que é RAID 50 e como ele funciona?

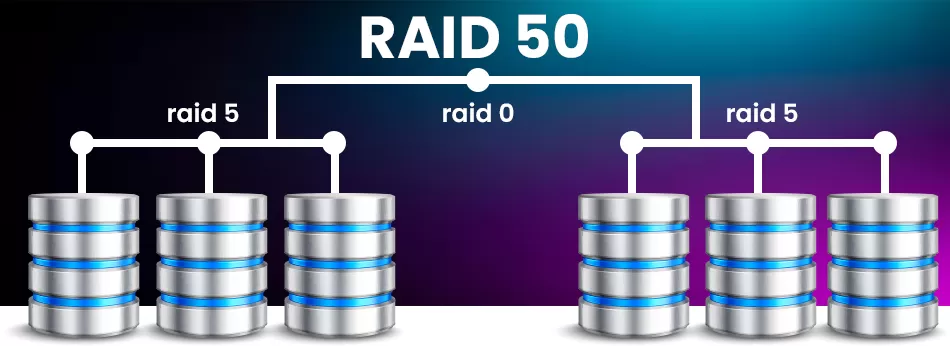

O RAID 50 começa pela criação de dois ou mais grupos de RAID 5. Cada grupo distribui dados e paridade entre suas próprias unidades, permitindo continuar operacional após a falha de um disco naquele grupo.
Depois, uma camada de RAID 0 distribui os blocos entre os grupos RAID 5. Os grupos trabalham em conjunto como um único volume, podendo atender operações simultâneas conforme os recursos do storage.
O mínimo são seis discos, organizados em dois grupos de três unidades. Entretanto, projetos com oito, doze ou mais discos permitem grupos maiores e outras relações entre capacidade, desempenho e tempo de reconstrução.
O demonstrativo utiliza oito discos para facilitar a visualização. Os blocos A seguem para o grupo A e os blocos B para o grupo B. Dentro de cada grupo, a paridade muda de posição, evitando que uma única unidade fique permanentemente dedicada a essa função.
Quantos discos são necessários no RAID 50?
O RAID 50 exige no mínimo seis discos porque cada grupo RAID 5 precisa de pelo menos três unidades e são necessários ao menos dois grupos para formar a distribuição superior.
Para manter um comportamento previsível, utilize discos do mesmo modelo, capacidade, tecnologia e perfil de desempenho. Diferenças entre unidades podem limitar o aproveitamento do espaço e afetar reconstruções e manutenção.
Como os dados e a paridade são distribuídos?
O RAID 0 superior separa as operações entre os grupos. Dentro de cada grupo, o RAID 5 grava os blocos de dados e calcula uma informação de paridade capaz de reconstruir o conteúdo de uma unidade que apresente falha.
A paridade não fica armazenada em um disco fixo. Ela é alternada entre as unidades do grupo a cada faixa de gravação. Em termos de capacidade, cada grupo utiliza o equivalente a um disco para a paridade, mesmo que essa informação esteja fisicamente distribuída.
Preencha os campos abaixo e descreva seu projeto. Nossos especialistas avaliam o cenário, entendem a capacidade desejada e indicam a melhor estrutura para sua empresa.
Como calcular a capacidade útil do RAID 50 em TB?
Com discos iguais, calcule cada grupo RAID 5 separadamente. Subtraia o equivalente a um disco de cada grupo e some a capacidade restante. A organização dos grupos influencia diretamente o resultado.
| Configuração | Organização | Capacidade física | Capacidade nominal | Após reserva de 15% |
|---|---|---|---|---|
| 6 discos de 4 TB | 2 grupos de 3 | 24 TB | 16 TB | Aproximadamente 13,6 TB |
| 8 discos de 4 TB | 2 grupos de 4 | 32 TB | 24 TB | Aproximadamente 20,4 TB |
| 12 discos de 4 TB | 2 grupos de 6 | 48 TB | 40 TB | Aproximadamente 34 TB |
| 12 discos de 4 TB | 4 grupos de 3 | 48 TB | 32 TB | Aproximadamente 27,2 TB |
A reserva de 15% é uma referência de planejamento para evitar que o volume comece a operação próximo do limite. Sistema de arquivos, snapshots, aplicativos, metadados e políticas do equipamento também podem reduzir o espaço final disponível.
Quantas falhas de disco o RAID 50 suporta?
Cada grupo RAID 5 suporta a falha de uma unidade. Portanto, um RAID 50 com dois grupos pode continuar acessível após duas falhas quando cada disco defeituoso pertence a um grupo diferente.
A posição das falhas é determinante: se duas unidades falharem dentro do mesmo grupo antes da reconstrução, aquele grupo perde os blocos necessários e o volume RAID 50 pode ficar indisponível.
Depois da primeira falha, o conjunto entra em estado degradado. A unidade deve ser substituída por um modelo compatível e a reconstrução acompanhada até a conclusão. Durante esse período, o grupo afetado permanece mais exposto.
Qual é o perfil de desempenho do RAID 50?
A distribuição entre grupos permite que várias unidades participem das operações. A leitura pode utilizar discos e grupos em paralelo, enquanto a gravação precisa registrar dados e atualizar a paridade correspondente dentro de cada RAID 5.
O resultado depende do número e tamanho dos grupos, controlador, discos, memória, cache, sistema de arquivos, protocolo e rede. A configuração deve ser dimensionada para a carga real, sem tratar o nome do RAID como garantia automática de velocidade.
Quando aplicar RAID 50?
O RAID 50 pode ser considerado em projetos com muitas baias que precisam combinar capacidade, acessos simultâneos e continuidade diante de uma falha por grupo, aceitando o custo de paridade existente em cada conjunto RAID 5.
Esse perfil pode atender grandes bancos de dados, desde que desempenho, latência, crescimento e estratégia de recuperação sejam avaliados antes da implantação.
Ambientes de virtualização também podem utilizar RAID 50 quando há quantidade adequada de discos, memória, cache e conectividade para atender as máquinas virtuais previstas.
Servidores de mídia, repositórios corporativos e determinadas cargas sequenciais podem se beneficiar da distribuição entre grupos. Projetos menores ou com outras prioridades devem comparar diferentes níveis de RAID antes da escolha.
Exemplo de RAID 50 com oito discos
Considere um storage com oito discos iguais de 4 TB. Quatro unidades formam o grupo RAID 5 A e outras quatro formam o grupo B. O RAID 0 distribui os blocos entre esses dois conjuntos.
Se o disco 2 falhar no grupo A e o disco 6 falhar no grupo B, ambos os grupos ainda possuem paridade suficiente para reconstruir os respectivos dados. Se os discos 1 e 2 falharem no grupo A, o mesmo conjunto perde duas unidades e não consegue recompor todos os blocos.
Como planejar e manter um RAID 50?
Antes da criação do volume, confirme se o storage NAS suporta RAID 50, quantas baias estarão disponíveis e quais discos fazem parte da lista de compatibilidade.
Ative notificações, monitore a saúde das unidades e mantenha o sistema atualizado. Recursos de snapshot ajudam a recuperar versões e alterações lógicas, mas dependem do próprio equipamento.
Mantenha uma política de backup em destino separado e teste periodicamente a restauração. RAID, snapshot e backup resolvem riscos diferentes e devem trabalhar de forma complementar.
Produtos sugeridos
Precisa de ajuda para escolher? Fale com nossos especialistas e receba uma recomendação para o seu projeto.
Deslize para o lado para comparar os equipamentos.
Quais são as vantagens e limitações do RAID 50?
| Aspecto | Como se apresenta no RAID 50 |
|---|---|
| Disponibilidade | Cada grupo tolera a falha de uma unidade enquanto os demais discos permanecem operacionais. |
| Desempenho | As operações podem ser distribuídas entre grupos e discos, conforme controlador e carga. |
| Capacidade | O equivalente a um disco de cada grupo é utilizado para paridade. |
| Reconstrução | O grupo afetado recompõe os dados usando blocos e paridade das unidades remanescentes. |
| Risco principal | Duas falhas no mesmo grupo podem tornar todo o volume indisponível. |
Essas características ajudam a determinar se o RAID 50 combina com a aplicação. A escolha deve considerar capacidade livre, crescimento, quantidade de baias, carga de trabalho, tempo de reconstrução e risco aceitável.
Como dimensionar um projeto com RAID 50?
O dimensionamento começa pela capacidade que deve permanecer disponível, pelo crescimento previsto e pelo perfil de leitura e gravação. Depois são definidos quantidade de grupos, discos por grupo, memória, cache, interfaces de rede, baias para expansão e destino das cópias externas.
Um servidor de arquivos pode exigir um perfil diferente de um ambiente transacional ou de virtualização, mesmo quando todos utilizam o mesmo nível de RAID.
A Data Storage pode avaliar aplicação, usuários, volume de dados, crescimento e infraestrutura para recomendar um storage compatível com o projeto.
Fale com nossos especialistas para dimensionar discos, capacidade, rede, configuração e proteção, com suporte técnico e entrega para todo o Brasil.
