Capacidade útil
Define quantos dias de gravação podem permanecer disponíveis. O cálculo considera bitrate, quantidade de câmeras, horas gravadas e retenção, mas ainda precisa descontar RAID, formatação e reserva operacional.
Storage NAS dimensionado para gravações de vigilância empresarial
Armazenamento para CFTV e câmeras IP
Storage NAS dimensionado para gravações de vigilância empresarial
Uma infraestrutura de vigilância precisa receber fluxos contínuos, preservar o período de retenção e permitir consultas sem comprometer a gravação. O projeto começa pela capacidade, pelo throughput e pela arquitetura de rede.
Central de monitoramentoGravação ativa
Câmera 01
Câmera 02
Câmera 03
Câmera 04
Fluxos simultâneosRetenção centralizada
Da câmera até a retenção
O storage faz parte de uma arquitetura, não funciona isoladamente
O resultado depende do conjunto formado por câmeras, rede, software de vigilância, interfaces do storage, discos e política de retenção. Compatibilidade e licenciamento precisam ser verificados para cada projeto.
Câmeras IPGeram fluxos conforme resolução, FPS, codec e bitrate.
RedeTransporta gravações e consultas de forma contínua.
SoftwareGerencia câmeras, eventos, usuários e reprodução.
Storage NASRecebe escritas sequenciais e mantém as gravações.
RetençãoPreserva o histórico definido para consulta e auditoria.
Dimensionamento técnico
Os dois números que orientam o projeto
Ter espaço em disco não garante que o storage consiga receber todos os vídeos. Capacidade e throughput tratam problemas diferentes e devem ser analisados em conjunto.
Throughput sustentado
Representa a taxa de dados que o sistema precisa absorver continuamente. Também deve existir margem para reprodução, pesquisa, exportação, reconstrução do RAID e outras operações simultâneas.
Rede disponível
A soma dos fluxos precisa caber na rede sem disputar banda de forma prejudicial com sistemas corporativos.
Perfil dos discos
Quantidade, capacidade, classe de uso e arranjo influenciam gravação contínua, disponibilidade e reconstrução.

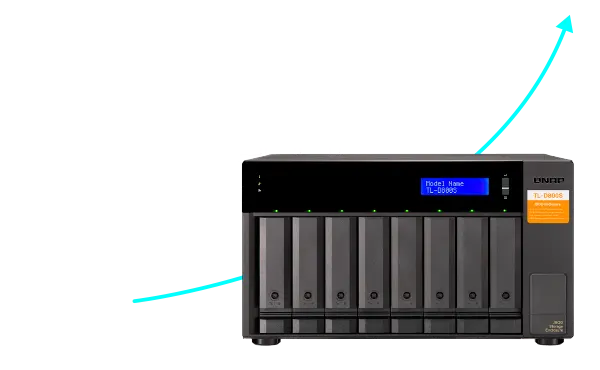

Crescimento
Novas câmeras, maior resolução ou retenção ampliada devem ser previstos antes de ocupar todas as baias.
Throughput na prática
Fluxos simultâneos precisam chegar ao disco sem interrupção
Em CFTV, o tráfego de escrita tende a ser contínuo e sequencial. A soma do bitrate das câmeras forma a carga inicial, mas não representa sozinha toda a demanda. Reprodução ao vivo, consulta de histórico e cópias paralelas também usam rede e armazenamento.
Veja a explicação completa em o que é throughput e como essa taxa afeta o desempenho.
Entrada contínua das câmerasGravação
Gravação mais consultasCarga combinada
Estimativa inicial
Simule capacidade e throughput das câmeras
Use o bitrate médio configurado em cada câmera. O resultado ajuda na conversa inicial, mas não substitui a validação da compatibilidade, da rede e do storage.
Preencha os quatro campos e clique para atualizar o cenário.
Estimativa do cenário
Throughput agregado128 Mbps
Taxa equivalente16 MB/s
Volume calculado11,06 TB
Com reserva de 15%12,72 TB
A capacidade indicada é uma estimativa decimal e ainda não desconta RAID, formatação, sistema ou espaço de reconstrução. Bitrate variável, detecção de movimento e codec podem alterar o volume real.
Escolha de arquitetura

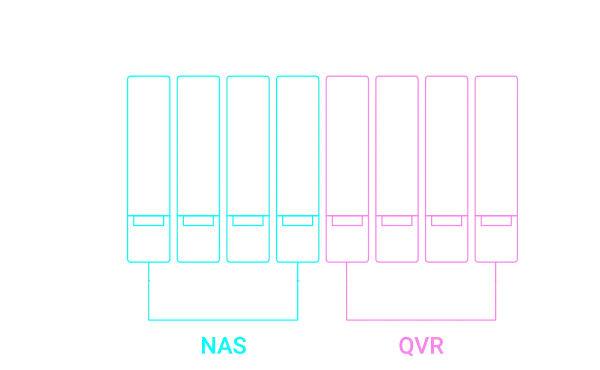

NVR e Storage NAS atendem propostas diferentes
O NAS não substitui automaticamente todo NVR. A decisão depende do porte, do software, das integrações e da forma como a empresa pretende expandir e consultar as gravações.
NVR tradicional
Implantação normalmente direta em projetos menores.
Software e recursos definidos pelo fabricante.
Capacidade e expansão limitadas pelo equipamento escolhido.
Storage NAS
Mais opções de capacidade, RAID e expansão conforme o modelo.
Pode receber software próprio ou integrar plataformas compatíveis.
Exige projeto de capacidade, throughput, rede e licenciamento.
Atenção: RAID melhora a continuidade diante da falha de um disco conforme o nível utilizado, mas não substitui uma cópia independente das gravações consideradas críticas.
Cenários empresariais
Quando o projeto pede armazenamento dedicado
O storage ganha relevância quando a retenção, o crescimento ou a operação simultânea ultrapassam a estrutura de um gravador básico.

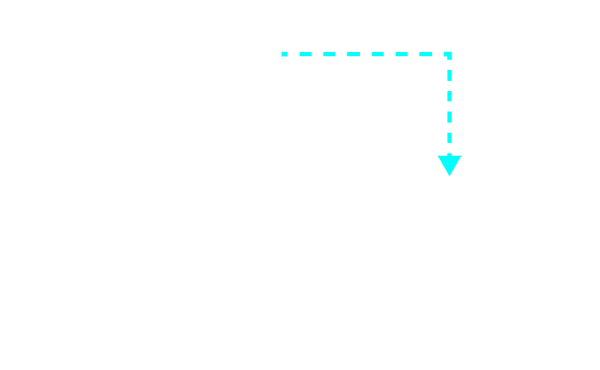

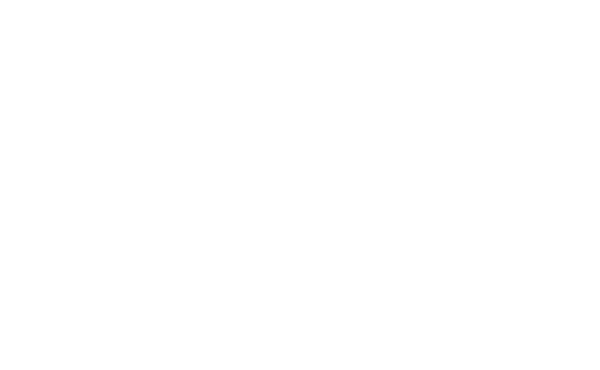

Filiais, centros de distribuição ou plantas que precisam centralizar ou preservar gravações de diferentes locais.
Operações que precisam manter um histórico maior por política interna, auditoria ou investigação.
Ambientes que planejam aumentar canais, resolução ou tempo gravado sem redesenhar toda a infraestrutura.
Conteúdo técnico relacionado
Aprofunde o planejamento da vigilância
Estes conteúdos explicam decisões que antecedem a escolha do equipamento e ajudam a organizar as informações do projeto.
Onde armazenar gravações de vigilância com segurança
Conheça os equipamentos usados para preservar imagens e os critérios que orientam a escolha da infraestrutura.
Compare as alternativasO que é throughput no armazenamento
Veja como a taxa de transferência ajuda a avaliar gravações, consultas e outras cargas simultâneas.
Compreenda o throughputDVR e NVR atendem estruturas diferentes
Entenda como os gravadores recebem os vídeos e quais diferenças precisam ser avaliadas antes da implantação.
Compare DVR e NVRProdutos que podem compor o projeto
A seleção começa nos requisitos, não apenas na capacidade bruta
Os storages apresentados abaixo podem atender diferentes portes de vigilância. A confirmação depende do número de câmeras, do software, das licenças, do throughput, do RAID e do período de retenção.
Validar meu cenárioCapacidade útil após RAIDThroughput de gravaçãoPortas e velocidade de redeNúmero de baias e expansãoCompatibilidade do softwareDisponibilidade exigida
Solução completa Data Storage
O storage chega preparado para entrar no projeto
Na compra da solução completa com storage e HDDs, nossa equipe prepara o equipamento em laboratório e acompanha a implantação remota.
O suporte técnico gratuito por seis anos complementa a garantia do fabricante. A garantia cobre defeitos conforme suas condições, enquanto o suporte orienta configuração e utilização do equipamento.
Preparação em laboratórioInstalação dos HDDs, configuração inicial e verificação do conjunto.
RAID e firmwareMontagem do RAID quando aplicável e atualização de firmware.
Implantação remotaInstalação e configuração remota do storage no ambiente do cliente.
Treinamento e suporteOrientação de uso e suporte técnico gratuito por seis anos.
Dúvidas técnicas
Perguntas frequentes sobre Storage NAS para vigilância
Como calcular a capacidade para as câmeras?
O cálculo inicial multiplica quantidade de câmeras, bitrate médio, horas gravadas e dias de retenção. Depois é necessário considerar RAID, formatação, reserva operacional, crescimento e comportamento real do codec.
O que o throughput muda no projeto?
Ele indica a taxa de dados que o storage, os discos e a rede precisam sustentar. Em vigilância, a gravação ocorre de forma contínua e pode dividir recursos com reprodução, exportação, cópias e reconstrução do RAID.
Uma interface de 1GbE sempre atende CFTV?
Não. A resposta depende da soma dos bitrates, do tráfego de consulta, da margem operacional e de outras cargas. Projetos maiores podem exigir múltiplas interfaces, agregação ou redes mais rápidas, conforme a compatibilidade dos equipamentos.
Storage NAS substitui qualquer NVR?
Não automaticamente. O NAS precisa ser compatível com o software e com o método de gravação previsto. Quantidade de canais, licenças, análises de vídeo e integração com as câmeras devem ser verificadas.
RAID funciona como backup das gravações?
Não. RAID pode manter o conjunto disponível durante a falha de disco prevista pelo nível escolhido, mas não protege sozinho contra exclusão, falha múltipla, incidente lógico ou perda do equipamento.
Fale com um especialista
Dimensione o storage para seu projeto de vigilância
Informe o cenário aproximado. Nossa equipe pode avaliar capacidade, retenção, throughput, rede e expansão antes de indicar uma configuração.
Se possível, inclua no campo do projeto a quantidade de câmeras, resolução, bitrate médio, horas de gravação, dias de retenção, software utilizado e previsão de crescimento.
Storages NAS para projetos de vigilância e retenção de imagens
Escolha orientada ao projeto
Qual Storage NAS escolher para vigilância?
Os produtos abaixo podem compor projetos de gravação e retenção de imagens em CFTV. A escolha deve considerar a quantidade de câmeras, o bitrate agregado, o período de retenção, a capacidade útil após RAID, as consultas simultâneas e a previsão de crescimento.
Câmeras e bitrateQuantidade de canais, resolução, codec, FPS e bitrate definem o fluxo contínuo recebido pelo storage.
Retenção e capacidade útilDias gravados, RAID, reserva operacional de 15% e expansão precisam entrar no cálculo de capacidade.
Throughput e redeGravação, visualização ao vivo, consulta e exportação utilizam os recursos de rede e armazenamento.
Precisa de ajuda para dimensionar?A Data Storage avalia câmeras, bitrate, retenção, capacidade útil, throughput, rede e crescimento antes de recomendar a solução.
QNAP
TS-832PXU-RP
Storage NAS Rackmount 2U com 8 baias, Quad Core, fonte redundante, 2 portas 2,5GbE e 2 10GbE SFP+
Ver produto
QNAP
TS-832PX
NAS 8 baias SATA, processador quad-core 1,7 GHz, 4GB RAM, 2 LAN 2.5GbE e 2 portas 10GbE SFP+
Ver produto
QNAP
TS-h1886XU-RP R2
Storage NAS ZFS rack 2U com 18 baias, Intel Xeon D-1622 4-core, 32GB memória DDR4, 4 portas 1GbE e 2 10GbE
Ver produto
Infortrend
GSE PRO 105
Storage SAN/NAS 5 baias SATA, 4-Core, 4GB de memória DDR3 e 4 LAN 1GbE
Ver produto
Infortrend
GSE PRO 108
Storage SAN/NAS 8 baias SATA, 4-Core, 4GB de memória DDR3 e 4 LAN 1GbE
Ver produto
Infortrend
GSE PRO 3016
Storage NAS 16 baias 3U, Intel Xeon 4 Core, 4GB de memória DDR4 e 4 portas LAN 1GbE
Ver produto
Infortrend
GSE PRO 1004RP
Storage SAN/NAS 4 baias, Intel Atom 4 Core, 4GB de memória DDR3, fonte redundante, 4 portas USB e 4 portas LAN
Ver produto
Infortrend
GSE 3024 G3
Storage SAN/NAS 24 baias SAS/SATA, Intel Xeon D 4 Core, 8GB de memória DDR4, 2 portas 25GbE SFP28, controladora única e fonte de alimentação redundante
Ver produto
Infortrend
GSE 3040 T3 G3
Storage SAN/NAS 40 baias SAS/SATA, Intel Xeon D 4 Core, 12GB de memória DDR4, 2 portas 25GbE SFP28, controladora única e fonte de alimentação redundante
Ver produtoLeia mais sobre: Vigilância e monitoramento
