O RAID 10 combina duas operações diferentes: primeiro, os dados são distribuídos entre pares de discos; dentro de cada par, o conteúdo é gravado de forma espelhada. O objetivo é manter o volume disponível diante de determinadas falhas de unidade e atender cargas que exigem acessos frequentes.
Essa configuração também é conhecida como RAID 1+0. Ela começa com pelo menos quatro discos, organizados em dois pares espelhados. Os pares passam a trabalhar juntos como um único volume, mas cada bloco continua tendo uma cópia dentro do próprio par.
Importante: RAID 10 aumenta a disponibilidade do armazenamento, mas não substitui backup. Exclusão acidental, ransomware, corrupção, falha do equipamento e perda física ainda exigem uma cópia separada.
O que é RAID 10 e como ele funciona?

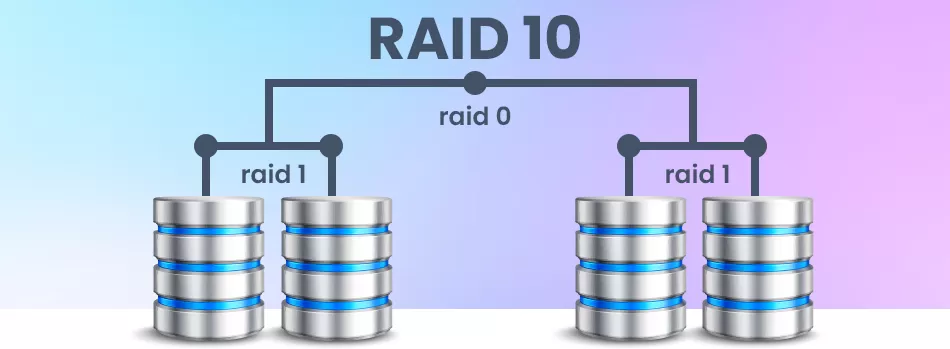

O RAID 10 combina o espelhamento do RAID 1 com a distribuição de blocos do RAID 0. Em vez de manter uma cópia completa em cada um dos quatro discos, o sistema cria pares: os discos 1 e 2 formam um espelho, enquanto os discos 3 e 4 formam outro.
Quando um arquivo é gravado, ele é dividido em blocos. Parte desses blocos segue para o primeiro par e a outra parte para o segundo. Dentro de cada par, os dois discos recebem o mesmo conteúdo. Assim, a distribuição acontece entre os pares e o espelhamento acontece dentro deles.
A simulação também mostra por que a tolerância não deve ser descrita apenas como um número fixo de discos. O RAID 10 pode continuar disponível com mais de uma falha quando cada unidade defeituosa pertence a um par diferente. Porém, a perda dos dois discos do mesmo par remove parte dos blocos necessários para formar os arquivos.
Quantos discos são necessários no RAID 10?
O mínimo são quatro discos, porque são necessários pelo menos dois pares espelhados. Configurações maiores normalmente utilizam quantidades pares, como seis, oito ou doze unidades, desde que o equipamento, o controlador e o sistema utilizado sejam compatíveis com a expansão planejada.
Para um conjunto previsível, utilize discos do mesmo modelo, capacidade, tecnologia e características de desempenho. Misturar unidades pode limitar o aproveitamento do espaço, aumentar diferenças de comportamento durante a carga e dificultar manutenção e reconstrução.
Como calcular a capacidade útil do RAID 10 em TB?
Com discos iguais, a capacidade nominal corresponde à soma física dividida por dois, pois cada bloco armazenado possui uma segunda cópia dentro do par.
| Configuração | Capacidade física | Capacidade nominal do RAID 10 | Após reserva de 15% |
|---|---|---|---|
| 4 discos de 4 TB | 16 TB | 8 TB | Aproximadamente 6,8 TB |
| 4 discos de 8 TB | 32 TB | 16 TB | Aproximadamente 13,6 TB |
| 8 discos de 12 TB | 96 TB | 48 TB | Aproximadamente 40,8 TB |
A reserva de 15% é uma referência de planejamento utilizada para evitar que o volume comece a operação próximo do limite. Sistema de arquivos, snapshots, aplicativos, metadados e políticas do equipamento também podem reduzir o espaço efetivamente disponível.
O que acontece quando um disco falha?
Quando apenas um disco falha, o outro integrante do mesmo par continua contendo os blocos necessários. O volume pode permanecer acessível, mas entra em estado degradado e deve receber uma unidade compatível para iniciar a reconstrução.
Durante esse processo, o disco remanescente do par é utilizado como fonte para recompor a cópia. O tempo necessário varia conforme a capacidade das unidades, volume ocupado, carga de trabalho, desempenho do storage e prioridade configurada para a reconstrução.
Atenção à posição das falhas: duas unidades defeituosas em pares diferentes podem manter o conjunto disponível. Se os dois discos do mesmo par falharem, os blocos daquele par deixam de existir no volume.
Qual é o perfil de desempenho do RAID 10?
A distribuição entre pares permite que operações sejam atendidas por mais de uma unidade, enquanto o espelhamento mantém uma segunda cópia de cada bloco. O comportamento real depende do controlador, dos discos, da memória, do cache, do sistema de arquivos, do protocolo e da conexão de rede.
Em cargas de escrita, cada bloco precisa ser confirmado nos dois discos do respectivo par. Em leitura, o sistema pode aproveitar diferentes unidades para atender solicitações, conforme os recursos do equipamento. Portanto, o resultado deve ser dimensionado para a aplicação em vez de ser tratado como uma vantagem automática sobre outros níveis.
Preencha os campos abaixo e descreva seu projeto. Nossos especialistas avaliam o cenário, entendem a capacidade desejada e indicam a melhor estrutura para sua empresa.
Quando aplicar RAID 10?
O RAID 10 pode ser considerado quando o projeto precisa de acessos frequentes, escrita constante e continuidade diante da falha de uma unidade, aceitando utilizar aproximadamente metade da capacidade física para manter os espelhos.
Esse perfil pode aparecer em bancos de dados com muitas operações, ambientes de virtualização, volumes de máquinas virtuais, aplicações transacionais e determinados servidores que trabalham com arquivos pequenos e alterações frequentes.
Em projetos de vigilância, arquivos sequenciais, repositórios de backup ou grandes volumes de dados frios, a escolha precisa considerar retenção, taxa de gravação, capacidade, quantidade de baias e estratégia de recuperação. O nível adequado depende do equilíbrio exigido pelo projeto, não apenas do nome da configuração.
Exemplo de RAID 10 em um storage de quatro baias
Considere um storage NAS com quatro discos de 4 TB iguais. Os discos 1 e 2 formam o primeiro espelho, e os discos 3 e 4 formam o segundo. O sistema distribui os blocos entre esses pares e mantém uma cópia dentro de cada um.
Em uma empresa que mantém máquinas virtuais ou um banco de dados operacional, o volume pode atender acessos simultâneos e continuar disponível após a falha de uma unidade. A equipe deve receber alertas do storage, substituir o disco compatível e acompanhar a reconstrução. Os dados críticos ainda precisam existir em um backup separado.
Como aplicar RAID 10 em um storage NAS?
Antes da criação do volume, confirme se o storage NAS suporta RAID 10, quantas baias estarão disponíveis e quais modelos de disco são compatíveis. A montagem deve considerar capacidade futura, carga da aplicação, interface de rede e janela disponível para manutenção.
Depois da implantação, ative notificações, monitore a saúde das unidades, mantenha o sistema atualizado e teste a restauração das cópias externas. Recursos como snapshot podem complementar a proteção lógica, mas também não substituem uma política de backup independente.
Produtos sugeridos
Precisa de ajuda para escolher? Fale com nossos especialistas e receba uma recomendação para o seu projeto.
Deslize para o lado para comparar os equipamentos.
Essas características ajudam a identificar se a configuração combina com a aplicação. Outros níveis de RAID trabalham com relações diferentes entre capacidade, paridade, quantidade de discos e comportamento durante falhas. A decisão deve partir da carga, do risco aceitável e da estratégia de backup.
Como dimensionar um projeto com RAID 10?
O dimensionamento começa pela capacidade que realmente deve permanecer livre, pelo crescimento previsto e pelo tipo de acesso. Depois são definidos quantidade e capacidade dos discos, memória, cache, conexão de rede, baias para expansão, retenção de snapshots e destino de backup.
A Data Storage pode avaliar a aplicação, o volume de dados, a quantidade de usuários e a infraestrutura disponível para recomendar um projeto compatível. O objetivo é aplicar o RAID 10 quando suas características fizerem sentido para o ambiente, sem transformar o nível de RAID em uma escolha isolada.
